大慶油田井下作業分公司工具廠自2008年推進TnPM管理以來，員工在生產工藝、質量控制、設備維護、安全防護、降低成本減少浪費等方面積極開展小改善和小技巧活動，其中在壓裂井下噴砂器返還維修時，對中心管被砂沖蝕凹槽的深度檢測方法進行改進，提高了中心管修舊量具檢測效率和準確度，利用率得到提高，效益明顯。

　　

　　工具廠為了降低井下壓裂施工的成本，壓裂施工的工具有很大一部分都可重復使用，其中噴砂器中心管就是重復使用的零件之一。舊件的使用要滿足強度要求，以往舊件的檢驗都是由有經驗的老師傅憑借多年的工作經驗確定舊零件是否能夠繼續使用，這種方法雖有一定的適用性、但不科學。根據現場使用情況，參照以往經驗，工具廠制定了中心管重復使用技術規范，其主要內容是在中心管兩端油管螺紋完好的前提下，保證一是中心管噴砂孔周圍被砂子刺的溝槽寬度不大于10mm，二是中心管噴砂孔周圍被砂子刺的溝槽深度不大于1.5mm，第一條溝槽寬度10mm用通用的量具很容易就能測量出來，關鍵是第二條要求溝槽深度1.5mm，用通用的量具測量，但還要有一個輔助的計算，這樣比較麻煩，影響舊件的檢驗速度，為提高舊件檢驗的速度和檢驗質量改進了中心管修舊量具。

　　

　　1、TPM咨詢公司方法介紹

　　

　　使用通用量具測量中心管噴砂孔周圍被砂子刺的溝槽深度h的方法，h如下式所示：

　　

　　h=高度尺讀數+中心管半徑-［中心管半徑2-（b/2）2］1/2

　　

　　h-中心管噴砂孔周圍被砂子刺的溝槽深度

　　

　　b-中心管噴砂孔周圍被砂子刺的溝槽寬度

　　

　　要想準確地知道h的大小就必須計算，這樣作特別麻煩。

　　

　　采用通用量具測量中心管噴砂孔周圍溝槽深度h

　　

　　采用通用量具測量中心管噴砂孔周圍溝槽深度h

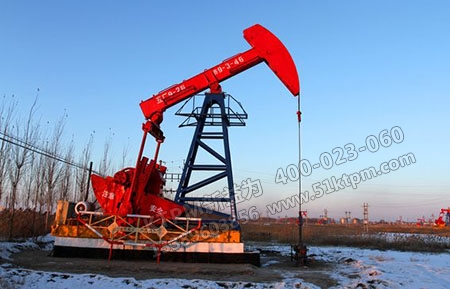

油田井中心管修舊量具

　　

　　為了提高測量的速度，考慮在卡尺上加一個輔助卡腳，使測量結果直接可以讀出，革新后的量具是在0～200mm卡尺的卡腳上安裝一個輔助卡腳，輔助卡腳高出卡尺內測量面m。測量時用一塊內徑等于中心管外徑、壁厚等于5mm的半圓形的輔助卡塊套在中心管上，用革新后的量具測量時，卡尺的一個卡腳搭在輔助卡塊上，另一個裝有輔助卡腳的卡腳搭在中心管的溝槽上。

　　

　　采用自制量具測量中心管噴砂孔周圍溝槽深度h

　　

　　采用自制量具測量中心管噴砂孔周圍溝槽深度h

　　

　　測量的h值如下式所示：

　　

　　h=中心管外徑+5+m-卡尺讀數

　　

　　h-中心管噴砂孔周圍被砂子刺的溝槽深度

　　

　　2、技術關鍵及其解決途徑

　　

　　使用通用量具測量中心管噴砂孔周圍溝槽深度h的測量效率較低，采用修舊量具測量中心管噴砂孔周圍溝槽深度h只需要事先計算好中心管外徑與輔助卡腳厚度之和，再與讀數相減。主要技術指標：輔助卡腳高度：17.7mm；輔助卡塊厚度：5mm。

　　

　　3、實際應用效果

　　

　　中心管修舊量具改進的量具經過一段時間的試用，能夠較大地提高檢驗的速度和準確性，避免用眼睛觀察直接估計的誤差，保證尺寸符合要求的舊件都能繼續使用，避免能用的舊件報廢，舊件的利用率從60%提高到72%，提高了12個百分點。每年修復各種噴砂器中心管9500件，每提高1個百分點可節約成本費用14000元，每年可節約成本費用12x14000=168000元。
